성공적인 3D 프린팅을 위한
설계 팁앤노하우





샤프3D 아시나요?


아주 쉬워보이는 캐드로 유명한 샤프3D 홈페이지에서 좋은 글이 있어 공유합니다.^^

원문보기 (click!)


이 가이드는 제품 혁신가, 산업 디자이너 및 신진 3D 프린팅 애호가를 위한 것입니다. 3D 인쇄 프로토타입을 신속하게 준비하고 연마하는 방법을 마스터하고 직접 모델링 환경에서 이러한 조정 기술을 사용하여 개념을 기록 적인 시간에 밀어 내세요. 게시물의 모든 모델은 FDM(융합 증착 모델링) 프린터에 인쇄되어 저가 모델과 신속한 프로토타이핑에 이상적입니다.

그 안에 우리는 다룰 것입니다:

  • 노즐 사이즈 및 소재: 인쇄 장비의 선택은 제품 인쇄 속도 및 달성할 수 있는 세부 수준에 직접 연결됩니다.
  • 디자인 매개 변수: 인쇄할 수 있도록 형상에는 볼륨과 매니폴드 형상이 있어야 합니다.
  • 오버행 및 지원: 인쇄된 재료가 허공(놀라움!)에 인쇄할 수 없으며 최종 객체의 모양에 영향을 미치는 설계3D 프팅 지지대가 필요합니다.
  • 집착: 재료와 프린터 노즐의 열은 프린터 침대에 단단히 부착하기 위해 지지 구조를 인쇄하지 않는 한 냉각 재를 왜곡할 수 있습니다.
  • 방향: 재질이 레이어링되어 개체를 만드는 방향과 개체의 최종 모양과 느낌에 미치는 영향

처음에는 어려워 보일 수 있지만 , 3D 프린팅은 제품 개념을 테스트하고 반복하는 가장 효율적인 방법이며, 학습 곡선은 단기적으로도 시간 투자의 가치가 있습니다.

설계 워크플로우 를 평준화하고, 새로운 아이디어를 빠르게 개발하고, 심지어 성공적인 비즈니스 시작 제품 컨셉으로 인쇄를 누르기 전에 베이스를 덮기 위해 3D 프린팅을 위한 설계 원칙의 A-Z 체크리스트를 거닐어보세요.



이러한 원칙이 실행되는 것을 지켜보세요.



웨인 주립 대학 산업 디자인 교수 클라스 Kuhnen, 디자인 프로세스를 통해 걸어 인쇄 과정을 흔들 수 있습니다 디자인 문제에 대한 몇 가지 질문에 대답. 웨비나 레코딩 보기 여기.

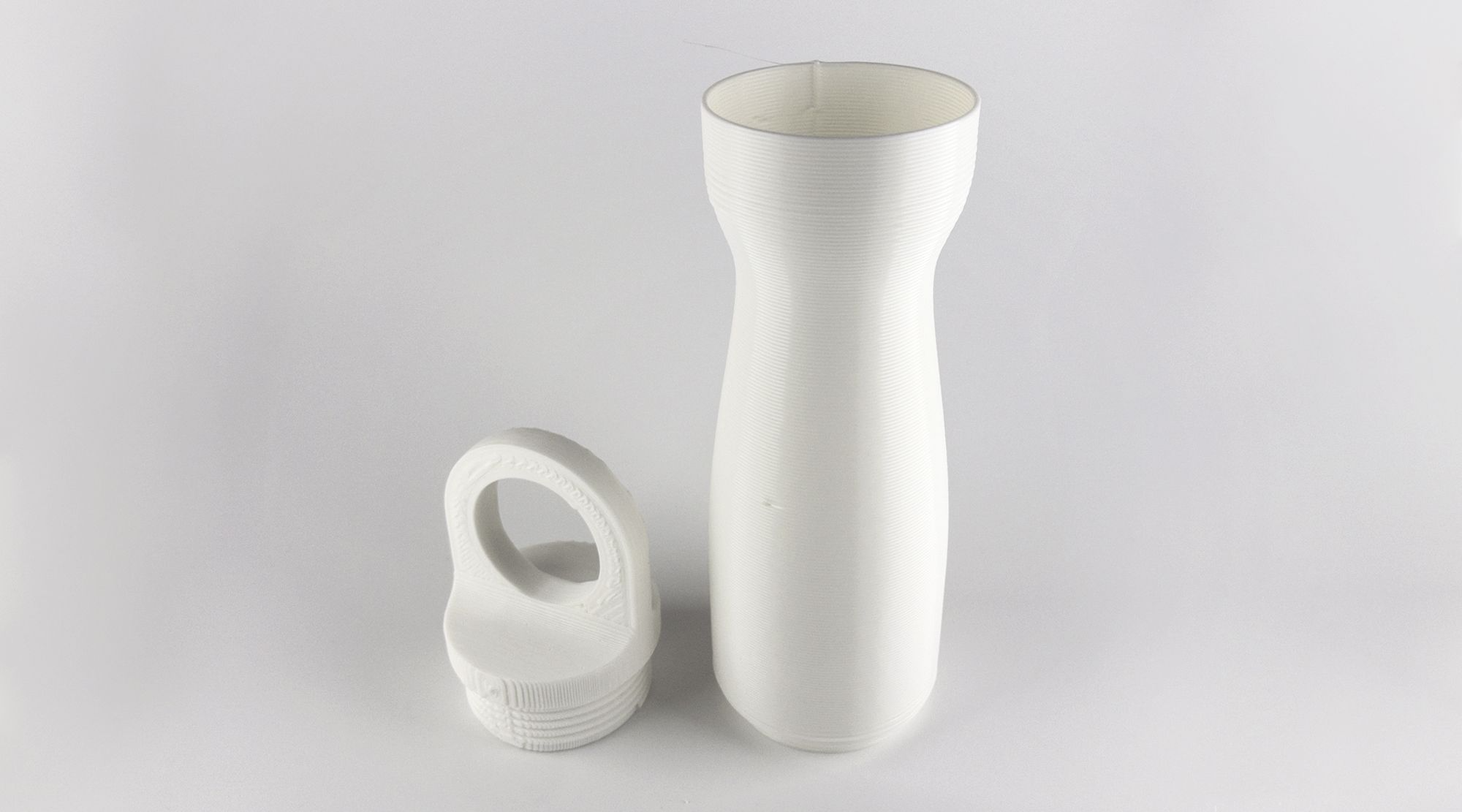

Shapr3D모델로 모델링된 3D 인쇄 물병 프로토타입

Shapr3D모델로 모델링된 3D 인쇄 물병 프로토타입



올바른 모델링 마인드



모델을 3D 프린팅할 때 염두에 두어야 할 가장 중요한 개념은 화면에서 보는 것이 3D 프린터의 노즐에서 나올 때 물리학의 법칙을 처리해야 한다는 것입니다.

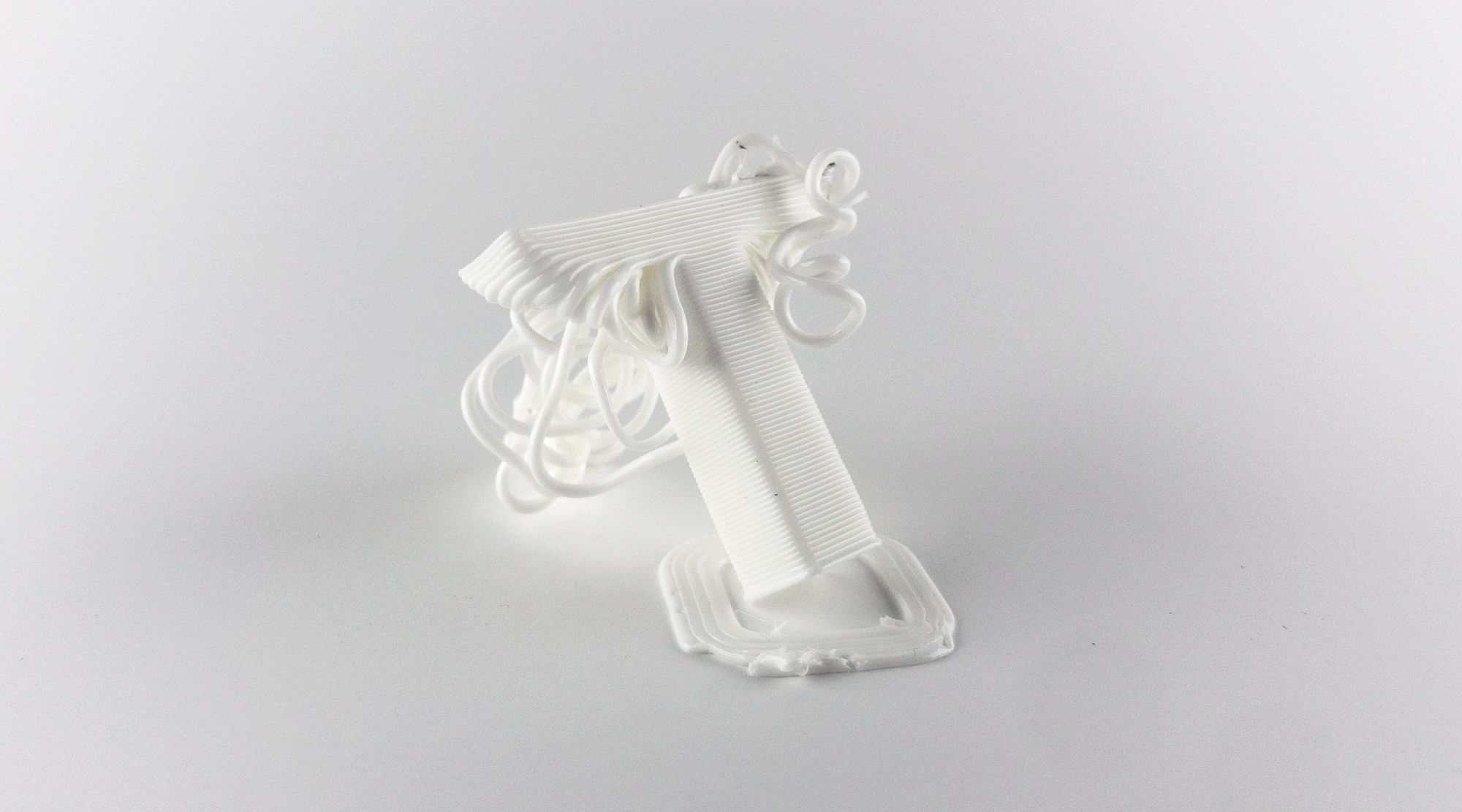

3D 인쇄 문자 T의 얽힌 인쇄중력의 처벌력에 굴복하는 'T' 모양의 오버행의 얽힌 프린트



iPad 화면의 에테르로 쉽게 뻗어 나가는 오버행은 프린터에서 녹은 플라스틱 엉망으로 추락 할 가능성이 높습니다. 모델의 완벽한 동심 구멍은 실제 세계에서 수축 된 농구와 더 잘 유사 할 수 있습니다. 나사에 맞추려는 스레드가 나사의 스레드 크기와 더 이상 아무 상관이 없다는 것을 발견할 수 있습니다.



이러한 과제를 예상하려면 인쇄를 누르기 전에 다음 사항에 주의를 기울여야 합니다.



올바른 인쇄 노즐 및 재료 선택



노즐 크기와 재료는 최종 제품의 강도, 인쇄 시간 및 품질에 영향을 미칩니다.

노즐 직경은 일반적으로 0.1 ~ 1.0mm 사이입니다. 3D 프린팅 노즐을 선택할 때 필라멘트가 얼마나 많이 튀어나와 얼마나 빠른지 결정하여 자연스럽게 다른 결과를 얻을 수 있습니다. 인쇄 노즐(<0.4mm)이 작을수록 더 큰 인쇄 노즐(>0.4mm)보다 재료가 적게 압출되지만 인쇄에 미치는 영향은 더 복잡합니다.

대부분의 3D 프린터가 제공하는 표준 노즐 크기는 0.4mm입니다. 이 크기를 사용하면 0.1 ~ 0.3mm 사이의 레이어 높이를 인쇄 할 수 있으므로 적절한 시간 으로 자세한 개체를 제조 할 수 있습니다.

팁: 프린터 헤드를 선택하면 최종 사용 사례를 결정합니다. 모델이 강하고 빠르게 인쇄해야 하는 실용적인 개체인 경우 더 큰 노즐을 사용합니다. 더 자세한 인쇄는 작은 노즐을 얻을. 다음은 당신을 안내하는 몇 가지 일반적인 팁입니다.



다음을 위해 더 큰 노즐(>0.4mm)을 사용합니다.



  • 빠르게 인쇄할 수 있습니다. 더 큰 노즐은 더 큰 유량과 더 많은 재료가 증착된 것과 같습니다.
  • 인성이 증가합니다. 0.6mm 노즐로 인쇄된 물체는 0.4mm 노즐로 인쇄된 것보다 최대 25% 더 많은 에너지를 흡수합니다.
  • 연마 필라멘트로 인쇄합니다. 작은 노즐은 쉽게 막히므로 거친 필라멘트를 인쇄하기가 어려운 도구로 이 경우 더 큰 노즐을 선택합니다.
  • 낮은 인쇄 해상도모델. 두꺼운 레이어를 인쇄하기 때문에 더 큰 노즐은 얇거나 미세한 세부 사항없이 인쇄에 적합합니다.

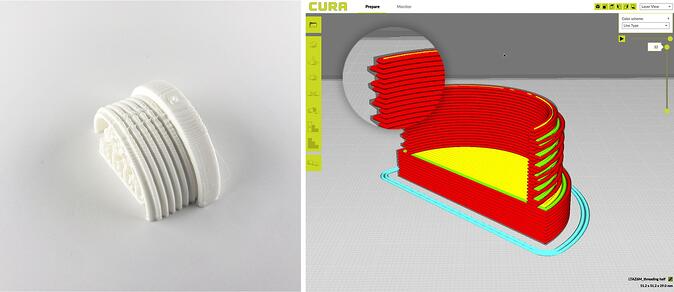

룰츠봇 큐라 스크린샷 및 3D 인쇄 된 물병 캡두꺼운 층 높이와 더 큰 노즐로 인쇄된 나사 캡





다음을 위해 더 작은 노즐(<0.4mm)을 사용합니다.



  • 작은 세부 사항. 매우 상세한 모델은 재료를 더 세밀하게 돌출하는 작은 노즐로 인쇄된 것이 좋습니다.
    • 많은 기능. 작은 노즐로 인쇄하는 데는 본질적으로 더 많은 시간이 걸리므로 더 장식적인 조각을 제조하고 많은 시간을 보내는 경우에만 가치가 있습니다. 일반 오브젝트는 더 큰 노즐로 인쇄하는 것이 더 합리적입니다. 작은 노즐에 대한 예제 응용 프로그램에는 보석, 텍스트 인쇄 또는 미니어처가 포함됩니다.
  • 낮은 레이어 높이. 일반적으로 레이어 높이는 노즐 직경의 80% 이하여야 하므로 작은 노즐에는 더 낮은 층 높이가 필요합니다.
  • 쉽게 탈착식 지지대. 작은 노즐을 사용하면 인쇄 후 개체에서 보다 쉽게 분리할 수 있는 더 얇은 지지 구조가 생성됩니다.
룰츠봇 큐라 스크린샷 및 3D 인쇄 된 물병 캡더 얇은 층 높이와 더 작은 노즐로 인쇄된 나사 캡으로 더 미세한 치아





이중 압출 프린터의 장점



듀얼 압출 프린터에는 두 번째 노즐과 압출기를 가지고 있으므로 필요에 따라 필라멘트 사이를 전환하여 두 개의 서로 다른 재료를 사용하여 부품을 인쇄할 수 있습니다.

이중 압출 프린터를 사용하면 표준 재질을 지지재료와 결합할 수 있습니다. 다른 재료로 지지대를 인쇄하면 마크를 남기지 않고 최종 인쇄에서 쉽게 제거하거나 용해할 수 있습니다. 듀얼 압출 프린터를 사용하면 두 가지 색상을 사용하여 인쇄하거나 인쇄 재료 1개를 더 강한 인쇄 재료로 보강할 수 있습니다.



노즐 소재



  • 황동 노즐

이들은 대부분의 FDM 3D 프린터에 대한 사실상 표준입니다. 이 노즐 소재는 좋은 열 전도도성과 안정성을 제공합니다. 그러나 가장 일반적인 반면 모든 유형의 필라멘트를 처리 할 수는 없습니다. 황동 노즐은 PLA, ABS, 나일론, PETG, TPU 등을 포함한 비 연마 필라멘트에 가장 적합합니다.

  • 경화 강철 노즐

황동 노즐과 는 달리, 강화 된 강철 마모는 탄소 섬유, 유리 섬유, 강철로 채워진 철로 채워진 황동 채워진 황동 충전 및 기타 이국적인 필라멘트와 같은 금속으로 채워진 필라멘트와 같은 연마 재료를 인쇄 할 때 마모가 적습니다.

강철 노즐은 황동 노즐보다 10배 더 많은 내마모성이 있지만 노즐에 납이 있을 수 있어 음식이나 피부에 닿을 수 있는 모든 것을 인쇄하기에 적합하지 않습니다. FDA 승인 제품에 대한 강력한 무연 대안은 빛 연마 재료와 함께 사용할 수있는 스테인레스 스틸 노즐입니다.

  • 루비 팁 노즐

루비 팁은 실제로 루비 팁이있는 황동 몸으로 구성됩니다. 루비 팁은 노즐의 내구성을 높이고, 본체는 열 전도도를 유지하여 이 노즐 타입을 일반 사용에는 비싸도 가장 정밀합니다.



솔리드 모델링 및 매니폴드 형상



인쇄하기 전에 디자인이 절대적으로 방수처리되었는지 확인해야 합니다. 즉, 3D 모델의 표면에 구멍이 없어야 합니다.

Shapr3D에서 내보낸 모델을 3D 프린팅하는 경우 목록에서 바로 이 나쁜 소년을 확인할 수 있습니다! 앱에서 만든 모든 모델은 본질적으로 솔리드 모델이므로 매니폴드가 교차하지 않는 표면이 없습니다.

Surface 모델링 소프트웨어를 사용하여 모델링하는 경우 작업을 후처리하고 구멍을 정리하고 아래에 나열된 교차 하는 서피스 또는 공유 모서리(총칭하여 매니폴드되지 않은 형상이라고 함)의 종류를 확인하려고 합니다.


Shapr3D의 수병 프로토타입의 솔리드 모델
Shapr3D의 수병 프로토타입의 솔리드 모델



매니폴드 형상



성공적인 인쇄에는 매니폴드 형상이 있어야 합니다. 매니폴드 형상을 쉽게 이해하는 방법은 매니폴드가 아닌 형상이 무엇인지 배우는 것입니다.

매니폴드가 아닌 형상에서 3D 셰이프가 전개되면 2D 셰이프의 법선이 한 지점에서 연결된 공유 모서리 또는 두 개의 면으로 인해 모두 동일한 방향으로 점하지는 않습니다.

교차하는 가장자리가 있는 매니폴드가 아닌 오브젝트모델공유 가장자리에 연결된 연결 면으로 인해 전개할 수 없는 매니폴드 가 아닌 형상 모델




매니폴드가 아닌 형상은 볼륨이 없는 교차 모서리를 포함하는 형상일 수도 있습니다. 교차하는 모서리는 모델 외부에서 자주 볼 수 없지만 디자인을 인쇄할 수 없게 만듭니다.

교차하는 가장자리가 있는 매니폴드가 아닌 오브젝트모델교차하는 가장자리가 있는 매니폴드가 아닌 형상 모델



팁: 모델을 인쇄할 수 있는지 확인하려면 다음 오류가 있는지 확인하고 조정하여 매니폴드 모양을 만듭니다.



  • T형 비매니폴드 형상

하나의 가장자리를 공유하는 세 개의 면이 있는 경우 세 번째 면에 볼륨을 추가하거나 완전히 삭제하여 인쇄할 수 있습니다.

공유 가장자리에 연결된 연결된 면이 있는 매니폴드가 아닌 오브젝트모델공유 가장자리에 연결된 연결된 면이 있는 매니폴드가 아닌 오브젝트모델


  • 활 형 비 매니폴드 형상

이 경우 여러 서피스가 한 지점에서 연결되고 가장자리를 공유하지 않습니다. 두 형상을 분리하거나 그 중 하나를 삭제합니다.

단일 지점에 연결된 연결된 면이 있는 매니폴드가 아닌 오브젝트모델단일 지점에 연결된 연결된 면이 있는 매니폴드가 아닌 오브젝트모델



매니폴드가 아닌 형상은 볼륨이 없는 형상이 있을 때도 발생합니다.

  • 열린 형상

형상을 인쇄하려면 볼륨이 있어야 하므로 "누락된" 서피스가 있거나 볼륨이 없는 셰이프가 실행 가능하지 않습니다. 당신이 그것에 대해 생각하면, 그것은 하나의 직선을 인쇄하는 3D 프린터를 요청하고 3D로 나올 것으로 예상과 동일합니다.

벽 두께를 조정하거나 형상에 추가 표면을 추가하여 모델에서 볼륨을 만들 수 있습니다.

벽 두께를 증가시키고 측면을 추가하여 3D 프린팅용으로 조정되는 볼륨이 없는 개방형 형상 모델벽 두께를 증가시키고 측면을 추가하여 3D 프린팅용으로 조정되는 볼륨이 없는 개방형 형상 모델





벽 두께



벽 두께는 볼륨이 없는 형상을 제조할 수 없는 위에서 보았듯이 매니폴드가 아닌 형상과 함께 진행됩니다. 너무 얇은 벽은 모델의 작은 부품을 인쇄할 수 없거나 매우 깨지기 쉽고 깨질 가능성이 높습니다.

인쇄 재료와 벽 높이를 평가하여 추가 지원이 필요한지 여부를 결정합니다. 이미 갈비뼈나 거미줄로 보강된 벽(곧 그걸 보게 될 것)은 독립형 벽보다 얇을 수 있습니다.

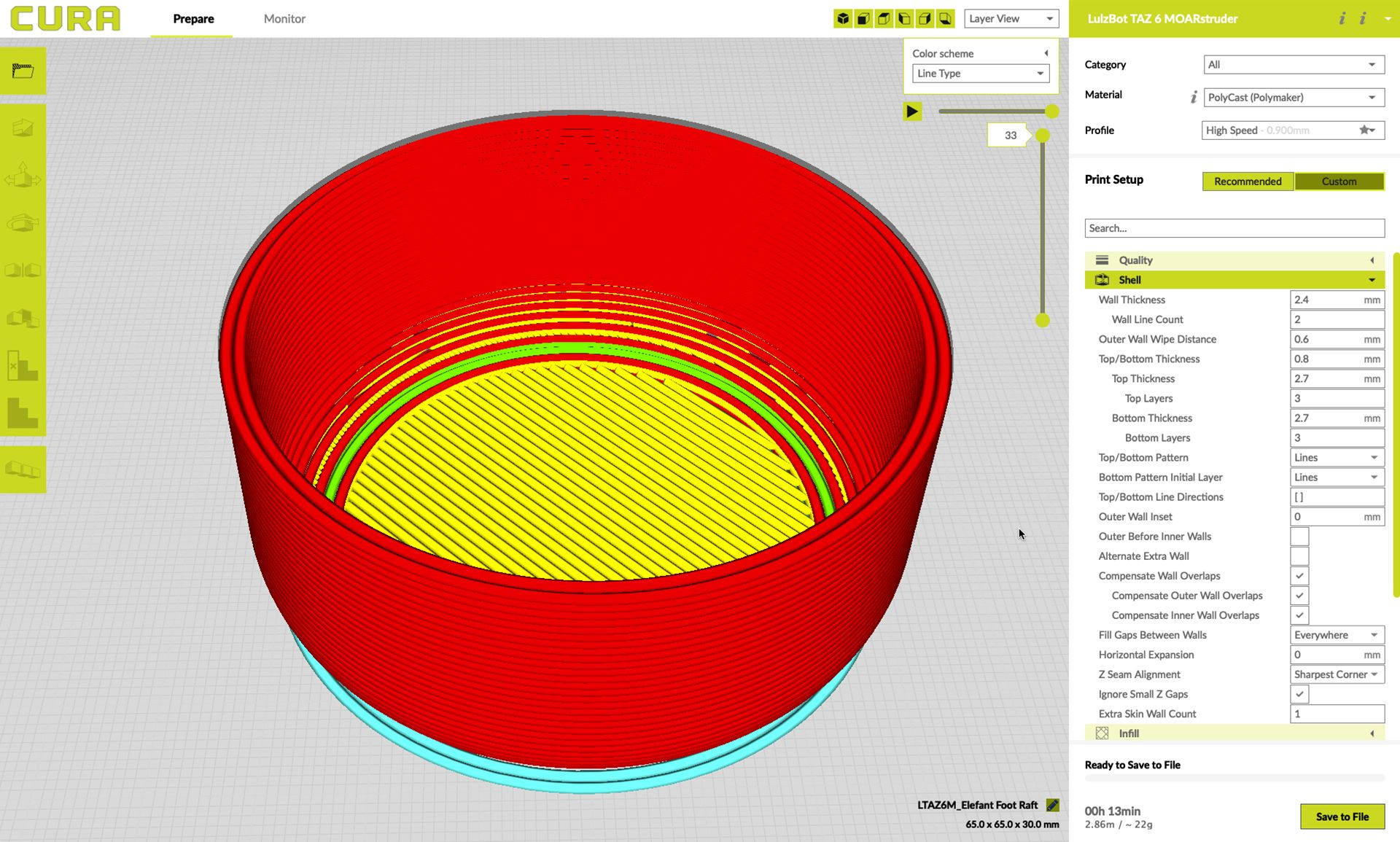

벽 두께에 대한 큐A lulzbot 레이어 설정얇은 레이어 설정 과 노즐 크기로 인쇄된 외부, 내부 및 채우기 레이어



팁: 벽 두께는 일반적으로 노즐 너비의 2~3배여야 합니다. 두께가 0.8mm를 초과하는 벽은 모든 공정에서 성공적으로 인쇄할 수 있습니다.

벽 두께에 대한 큐A lulzbot 레이어 설정레이어 크기가 두 개 더 두꺼운 두 레이어





강력한 베이스로 시작



접착력은 3D 프린팅에 큰 어려움을 수 있습니다. 모델, 또는 그것의 일부, 첫 번째 레이어를 인쇄 할 때 3D 인쇄 판에 직접 충실 하지 않는 경우, 그것은 분리 하 고 많은 플라스틱의 결과 인쇄를 왜곡 수 있습니다., 시간, 그리고 배수구 아래로 꿈.

팁: 큰 평평한 표면을 피하고 3D 모델의 모서리를 둥글게 하여 깨끗한 인쇄의 성공을 향상시킵니다.

너무 높은 열로 인쇄하고 첫 번째 레이어가 제대로 식히는 것을 허용하지 않는 것은 부푼 위험을 증가시키고 조각을 함께 맞추기 어렵게 만듭니다. 애정어린 '코끼리의 발'이라는 이름은 대부분 물체의 무게가 첫 번째 레이어에서 아래로 밀려나는 큰 부분으로 나타납니다.

워터보틀 캡의 3D 프린트에 코끼리의 포토 벌지물병 바닥의 2개의 3D 프린트와 오른쪽에 있는 버전이 약간의 부푼 것을 표시하거나
'코끼리발'





  • '뗏목' 추가

원활하게 착륙하는 "발"에 대한 뗏목을 추가하여이 문제를 단계. 3D 프린팅의 뗏목은 수평 격자로 구성된 평평한 표면적일 뿐이며 부품 아래에 추가됩니다. 그것은 코끼리의 발을 제거하고 프린터 침대에 접착을 개선하는 데 도움이됩니다.

Model of a raft in Lulzbot's Cura slicer software룰츠봇의 큐라 슬라이서 소프트웨어에 뗏목 추가





  • '챙'으로 작업

또한 그 아래에 가장자리가 만들어 기술 하라키리의 기괴한 재연에 모델 팁을 피할 수 있습니다. 브림은 큰 링을 만들기 위해 윤곽선이 증가함에 따라 인쇄 된 모델의 가장자리에 부착 된 스커트입니다. 임모는 흡입을 만들고 침대에 달라붙는 것을 도움으로써 부품의 가장자리를 버틸 수 있습니다. 그들은 뗏목보다 인쇄속도가 훨씬 빠릅니다.

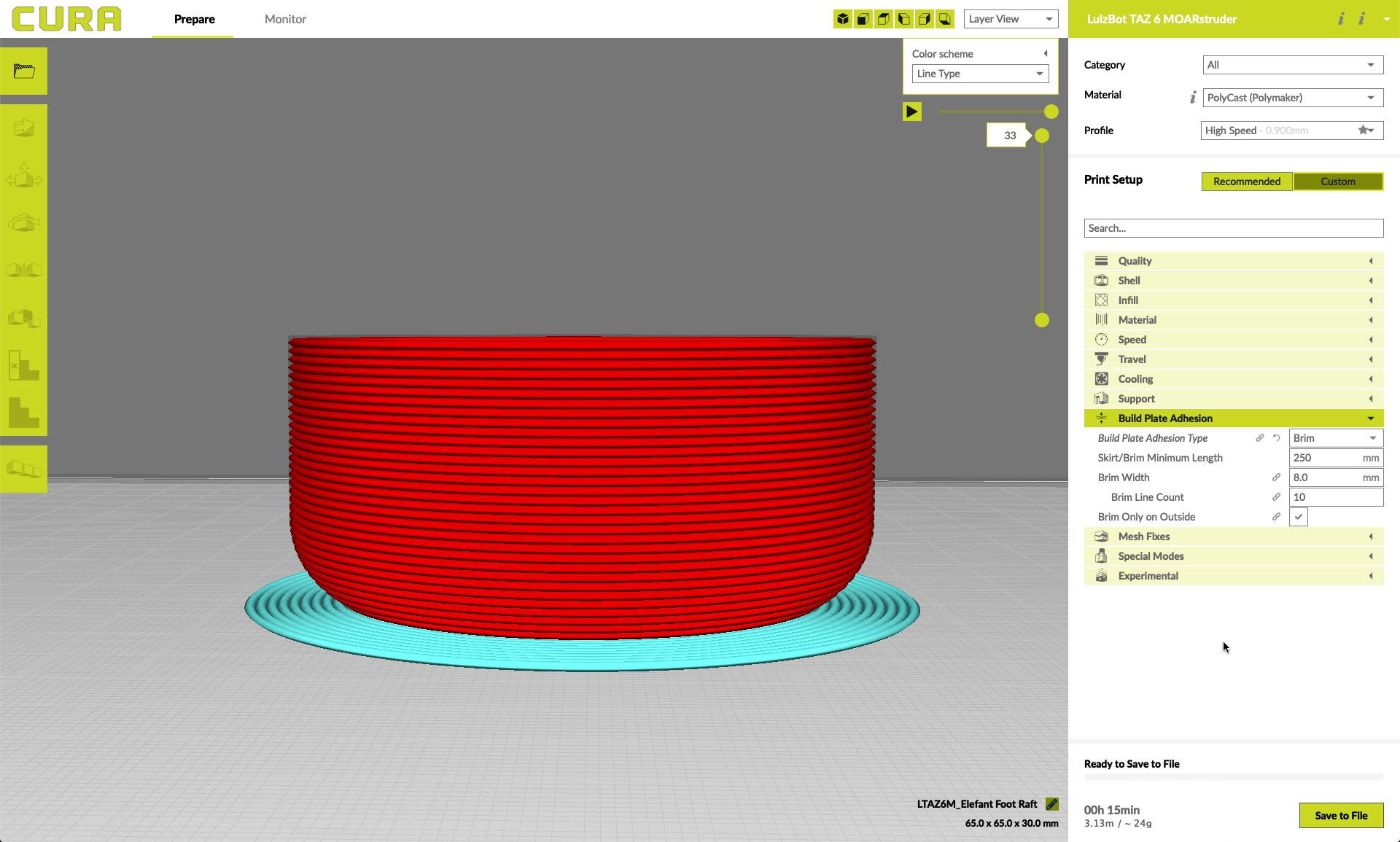

룰츠봇의 큐라 슬라이서 소프트웨어의 브람 모델Lulzbot의 큐라 슬라이서 소프트웨어에 브람 추가



  • '스커트'로 노즐을 따뜻하게 해줍니다.

마지막으로, 당신은 치마가있습니다. 때로는 코끼리의 발이 레벨이 없는 빌드 플레이트 또는 잘못된 노즐 높이의 결과입니다.

스커트는 부품을 둘러싸고 있지만 실제로 만지지 않으며 부드러운 필라멘트 흐름을 설정하여 압출기를 따뜻하게합니다. 스커트 품질을 관찰하여 모델을 인쇄하기 전에 레벨링 문제를 조정할 수 있습니다.

룰츠봇큐라 슬라이서 소프트웨어의 스커트 모델룰츠봇의 큐라 슬라이서 소프트웨어에 스커트 추가




팁: 뗏목, 스커트 또는 가장자리로 인쇄하는 것 외에도 침대 온도를 5° C 단위로 낮추거나 최후의 수단으로 모델을 변경하여 인쇄 의 하단 가장자리에 5° 모따기를 추가하여 부푼 것을 완화할 수 있습니다.



오버행



오버행은 디자인이 재미있고 인쇄하기 어렵습니다 - 중력이 실제로 싸움을 벌이는 곳입니다.

45도 를 초과하는 오버행은 빌드가 팁이나 지저분해지기 시작할 수 있도록 지원을 포함해야 합니다. 지지대는 아무런 문제가 없지만 이중 압출 프린터 헤드를 사용하여 용해성 재료로 인쇄하지 않으면 벗을 때 마크를 남길 수 있습니다.

팁: 엄지 손가락의 좋은 규칙으로, 당신은 지원없이 인쇄 경로의 약 1-2 폭으로 도망 할 수 있습니다. 다른 모든 것 에서는 인쇄된 지원이 필요합니다.

지원은 할 수 있지만 항상 제거하기가 쉬운 것은 아니며 인쇄에 거친 반점이나 표시를 남길 수 있습니다.

지지없이 Y 자형 3D 인쇄 오버행오버행이 지지없이 인쇄할 수 있는 범위를 보여주는 3D 인쇄 모델



아래 이미지는 45도 미만의 오버행으로 시작하는 팔이 있는 'Y' 모델을 보여줍니다. 팔을 더 올라가면 인쇄물이 흔들리기 시작하여 오버행이 45도 를 넘어서서 지지대가 필요합니다.



'YOTH' 규칙을 따르십시오.



  • 45도 미만의 Y자형 오버행은 지원 없이 쉽게 인쇄할 수 있습니다. 45도 가 넘는 경우 지지대를 추가해야 합니다.

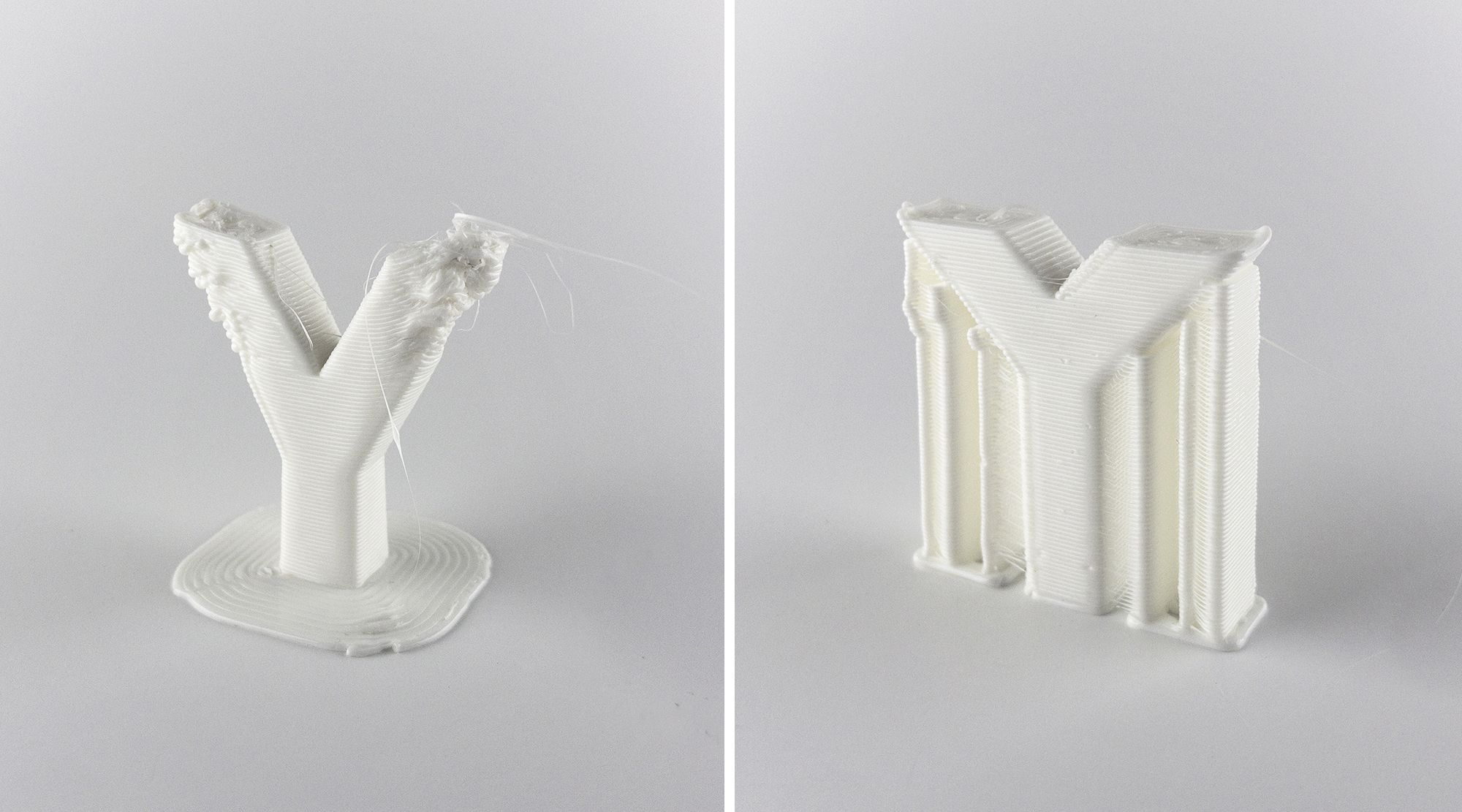

지지없이 다양한 3D 인쇄 'Y'모양지지없이 다양한 3D 인쇄 'Y'모양


  • "O" 모양의 돌출항 또는 대부분의 경우 구멍은 지지대가 포함된 동심 원을 만듭니다.
지지대가 없는 프린트된 두 개의 'O' 형 모델지지대가 없는 프린트된 두 개의 'O' 형 모델


  • 1-2 수직 레이어를 초과하는 "T" 모양의 돌출구는 지지대가 필요합니다.
지지대 유무에 관계없이 3D 프린트된 두 개의 'T' 형 모델지지대 유무에 관계없이 3D 프린트된 두 개의 'T' 형 모델


  • "H" 모양의 오버행은 두 수직 형상 사이의 브리지 크기에 따라 달라집니다. 프린터와 인쇄 재질을 확인하여 지지없이 인쇄할 수 있는 브리지의 길이를 확인합니다.
지지대 유무에 관계없이 3D 인쇄 H 셰이프지지대가 없는 3개의 'H' 형 3D 모델. 가장 오른쪽 이미지는 지원없이 거꾸로 인쇄 된 두 번째 이미지입니다.




슬라이서 소프트웨어에서 지원 설계



지원이 필요한 경우 슬라이서 소프트웨어에서 지원서를 만듭니다. 룰츠봇의 무료 모습은 다음과 같습니다. 큐라 슬라이서 인터페이스.

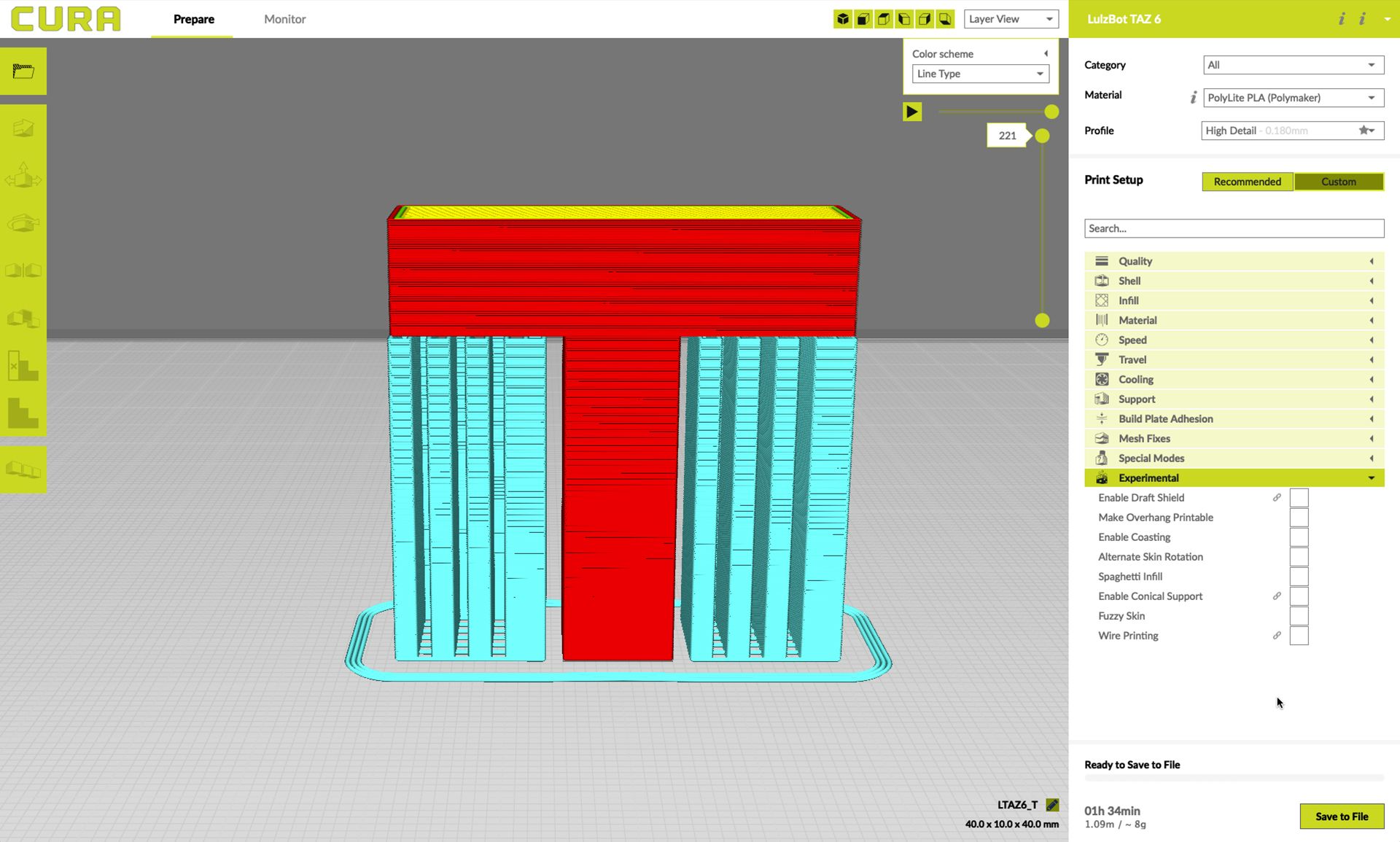

룰츠봇 큐라의 슬라이서 소프트웨어로 설계된 지원룰츠봇 큐라의 슬라이서 소프트웨어로 설계된 지원



또한 모델링 소프트웨어에서 사용자 지정 지원을 설계하여 표면적을 덜 채취할 수 있습니다. 원내은 상단의 테이퍼를 지원하여 인쇄를 지원하면서 인쇄를 지원하며 더 빠르게 인쇄하고 더 적은 재료를 사용합니다.

룰츠봇 큐라의 슬라이서 소프트웨어로 설계된 원내 지원룰츠봇 큐라의 슬라이서 소프트웨어로 설계된 원내 지원



크기에 관계없이 지지대를 제거하고 프로토타입을 연마하면 인쇄 후 약간의 작업이 수행됩니다.

213D 인쇄 된 실물 병 뚜껑에서 제거 된 지지의 여파




인쇄 구멍



구멍은 3D 프린터가 인쇄하기가 특히 까다로운 특별한 종류의 '오버행'입니다. 이러한 셰이프는 기계가 서로 위에 재질을 겹쳐서 둥근 모양을 만들어야 합니다. 원 상단의 최종 레이어가 직선이기 때문에 최종 결과는 둥글지 않고 모델의 구멍 직경과 일치하지 않는 구멍입니다.


구멍 상단의 플랫 라인을 보여주는 3D 인쇄 'O'상단에 3D 인쇄 O '플랫 라이닝'



약간 평평한 상단으로 구멍을 인쇄하고 드라이버 또는 유사한 도구를 사용하여 완료 된 후 반올림 할 수 있습니다.



보너스 팁: 구멍에 대한 눈물 방울 및 슬롯 디자인



구멍의 성가신 문제를 처리하려면, 당신은 또한 당신의 모델에 몇 가지 추가 조작을 설계시도 할 수 있습니다. 한 가지 대안은 형상의 눈물 방울 모양의 구멍을 모델링하는 것입니다. 이렇게 하면 구멍 상단의 추가 레이어를 드릴아웃하지 않고도 의도된 목적을 위해 구멍을 사용할 수 있습니다.

3D 프린팅 지오메트리에 티어드롭 설계 구멍3D 프린팅 지오메트리에 티어드롭 설계 구멍



이 기술은 지원을 사용할 필요가 없도록 할 수 있지만 오브젝트 회전을 제한하는 위쪽으로 향하는 부품을 방향을 지정하는 경우에만 작동합니다.

룰츠봇 큐라 슬라이서 소프트웨어의 지지대가 있는 수직 구멍개체를 특정 방향으로 회전해야 하는 경우 눈물 방울 모양의 구멍이 실현 가능하지 않을 수 있습니다 - 이 경우 구멍에 지지대를 추가하십시오.



같은 맥락에서 막대를 삽입해야 하는 구멍 아래에 슬롯을 추가하여 구멍을 확장할 수 있습니다. 그런 다음 두 개의 클램프를 사용하여 구멍을 함께 고정합니다.



갈비



기본에서 튀어나온 기능이 있는 조각을 인쇄하는 경우 인쇄 과정에서도 해당 조각이 파손될 위험이 있습니다.

'팔과 다리'가 부러지는 것을 방지하기 위해, 삼각형 지지대 또는 튀어나온 조각 주위에 '갈비뼈'를 추가하여 베이스를 지지합니다. 갈비뼈는 수직 각도를 지원하여 깨지기 쉬운 돌출 기능을 강화합니다. 기지 주변에 추가 지원이 없으면 이러한 구조물이 꺼질 가능성이 높습니다.





'웹'은 쉘의 무결성을 유지하는 데 사용되는 또 다른 형태의 기본 제공 지원입니다. 그들은 단단한 구조 (절약 시간, 또는 일)를 인쇄하지 않고도 몸이 모양을 유지하는 데 도움이 지원 구조와 돌출 조각의 네트워크로 구성되어 있습니다. 다양한 모양과 인체 공학적 구조를 테스트하는 경우 웹이나 채우기를 개체로 설계하여 프로세스 속도를 높일 수 있습니다.

Solid Shapr3D 3D model of a waterbottle prototype with web support

Shapr3D를 모델로 한 웹 지원이 있는 수병 프로토타입의 솔리드 모델



스레드



열이 세부 사항을 계약하고 원래의 목적을 위해 사용할 수 없기 때문에 스레드는 인쇄하기 어렵습니다. 이것은 점점 더 사실, 스레드가 얻을 더 작고 자세한.

인쇄하기 전에 모델에 .5-1mm 사이의 추가 허용 오차를 추가하여 열 수축 또는 결함을 만회합니다. 꽉 끼는 실에 작은 방울은 기어 박스에서 모래처럼 작동하므로 부품을 나사로 고정하는 것이 불가능합니다.

Arch-2columns오른쪽의 스레드는 작은 노즐과 레이어 높이로 인쇄되었습니다 - 최상의 결과를 위해 스레드를 수평으로 인쇄합니다.



더 나은 스레드를 만들려면 디자인 프로세스의 문장과 뿌리를 둥글게 만듭니다 - 날카로운 모서리는 스트레스를 집중하는 경향이 있습니다.

또는 나사에 '개 포인트' 머리를 추가로 디자인할 수도 있습니다. 이 평평하고 나사도 없는 팁은 성공적인 인쇄를 도와주며 샤프트에 홈을 찾는 데 유용합니다. 개 포인트 헤드는 길이가 0.8mm 이상이어야 합니다.

나사Shapr3D의 개 포인트 헤드가 있는 나사의 솔리드 모델



채우기



큰 부분을 디자인하는 경우 재질을 적게 사용하는 다양한 채우기 패턴을 고려하여 시간과 재료를 모두 절약할 수 있습니다. 3D 프린팅 슬라이서에서 조작할 수 있습니다. 채우기 패턴은 중공 기하학적 모양으로 구성되며 채우기의 밀도와 모양은 최종 인쇄 된 재료의 강도에 영향을 미칩니다.

다른 채우기의 CURA lulzbot 스크린 샷육각형, 벌집, 동심원, '흔들림' 채우기는 고체 물체에 대한 비용 절감 대안입니다.



육각형 또는 허니콤 채우기는 가장 강력하고 효율적인 채우기이며 인쇄하기가 가장 빠릅니다. 벌집 채우기는 자연 전체에 사용되는 자연발생적인 육각형 패턴을 모방합니다.

또한 작품이 더 많은 트위스트를 원한다면 '흔들림' 채우기를 인쇄하는 것을 탐색할 수 있습니다. 삼각형 채우기는 측면 하중 베어링 기능이 높기 때문에 교량에 적합합니다.



방향



부품을 신중하게 방향을 지정하면 조각의 강도, 모양 및 인쇄 시간을 크게 향상시킬 수 있습니다. 첨가제 층에서 제조되는 객체는 레이어와 평행한 방향으로 강합니다.

작품을 디자인할 때 는 부품 중 어느 부분이 로드 베어링이 될지, 어떤 방향으로 든지 생각해 보십시오. 그런 다음 그에 따라 부품을 지향합니다.

일반적으로 더 부드러운 표면 마감을 위해 기둥과 같은 방향 원통형 피쳐가 수직으로 표시됩니다. 더 나은 해상도를 위해 XY 평면과 평행한 면이 있는 구멍을 지향합니다.

Different 3D printed orientation of threaded waterbottle cap세로로 인쇄하는 대 수평으로 인쇄하면 개체의 텍스처 및 지원 설계모두에 다른 영향을 미칩니다.





STL 파일 내보내기



3D 인쇄용 파일을 내보낼 때항상 가장 높은 설정 STL 파일을 사용합니다. STL 파일은 삼각형 목록이며 별도의 바디를 저장할 수 없습니다. 따라서, 접촉 몸의 STL 수출은 실제로 병합 할 수 있습니다 -- 가능한 한 각 몸을 분리해야합니다.

그래픽의 경우 중간 으로 내보내거나 낮은 설정으로 실험하십시오. 메시가 균일하지 않은 경우 쿼드 메시를 다시 메시하거나 생성해야 할 수 있습니다. 사후 처리가 필요한 경우 가장 높은 설정을 사용하여 내보냅니다.



그것은 당신의 손을 더러운 얻을 시간이다



3D 프린팅 전에 커버할 수 있는 최고의 디자인 고려 사항이 있습니다.

모델을 제조할 준비가 되어 있다면, 중력에 주먹을 흔들어서 벗어나고, 마지막으로 이러한 요인을 평가하십시오.

  • 사용 사례에 사용할 노즐 및 재료 인쇄
  • 3D 모델의 벽 두께 및 오버행 각도 및 길이(그리고 3D 오브젝트에서 고정하는 방법)
  • 모델 방향
  • 플레이트 접착력 구축
  • 채우기 패턴


출처 : 샤프3D, sharp3d
원문보기 (click!)
